Design for adskillelse - konstruktionstegning

I denne øvelse skal du udføre konstruktionsskitser og tegninger med fokus på principperne omkring design for adskillelse.

Tegningerne skal bruges i næste øvelse, hvor der skal bygges en mock-up i ud fra tegningsmaterialet.

Lærervejledning:

5. Træ_DK.pdf

Design for Adskillelse

Begrebet Designet for Adskillelse, eller som det kaldes på engelsk, Design for Disassembly, betyder, at en konstruktion er designet på en måde, som gør det muligt at adskille konstruktionen og efterfølgende anvende materialer til en anden konstruktion. Konstruktionen skal altså kunne adskilles uden, at de anvendte materialer ødelægges. Formålet med Design for Adskillelse er at bidrage til at nedsætte forbruget af især ikke-fornybare ressourcer og at nedsætte mængden af affald. For byggebranchen betyder Design for Adskillelse, at byggevarer og materialer i en bygning skal udtages, udsorteres og genanvendes. Dette kan ske ved direkte genbrug, dvs. at byggevaren bruges igen uden videre forarbejdning, eller ved at genanvende rene materialestrømme, dvs. materialerne genanvendes i nye produkter efter forarbejdning.

Design for adskillelse skal indtænkes i konstruktioner med træ i langt højere grad, end det gøres i dag. F.eks. er det vigtigt, at samlinger skal være synlige, simple og ikke skjulte. Træet skal være rent og ikke tilført uønskede stoffer. Synlige samlinger kan f.eks. skrues eller boltes sammen, så de nemmere kan adskilles og genbruges.

I det følgende fremgår der eksempler på træ, som anvendt på en måde, der gør det muligt at adskille og genbruge træet.

Varighed:

2 timer og 40 min.

Eksempler

Skur

Skure bygget i godt genbrugstræ. Væggene er lavet som elementer, der nemt kan adskilles, flyttes eller genbruges. Den bærende konstruktion i væggen er lavet som bindingsværk af genbrugt tømmer. Stolperne og de bærende bjælker står på jordskruer, som er nemme at skrue op og genbruge. Beklædningen er frasorterede terrassebrædder og gulvbrædder, der er skruet fast og lavet som moduler, der er nemme at flytte og genbruge.

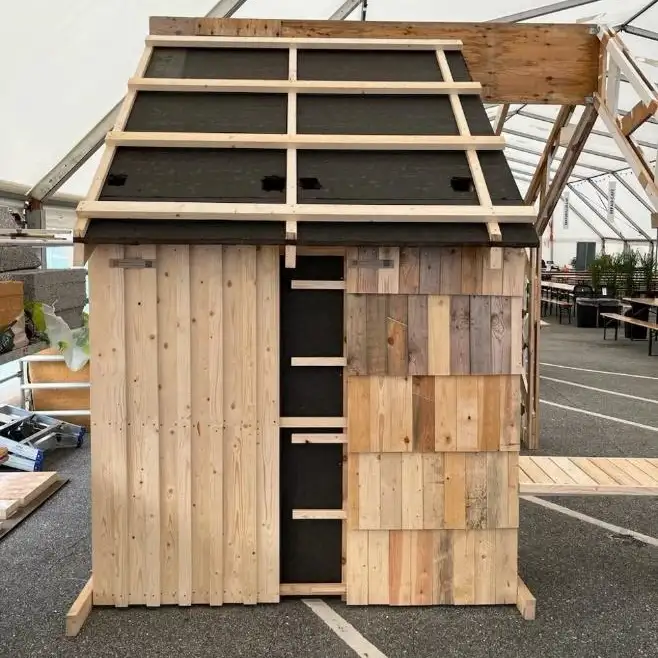

Facadebeklædning med træspån

Facadebeklædning som træspån lavet af korte stykker genbrugstræ på 600 mm. Ofte er facadebeklædning lange brædder på 4-5 meter, men ved at bruge afskær, kan man reducere træaffaldet og minimere brugen af nyt træ.

Et skur beklædt med genbrugstræ.

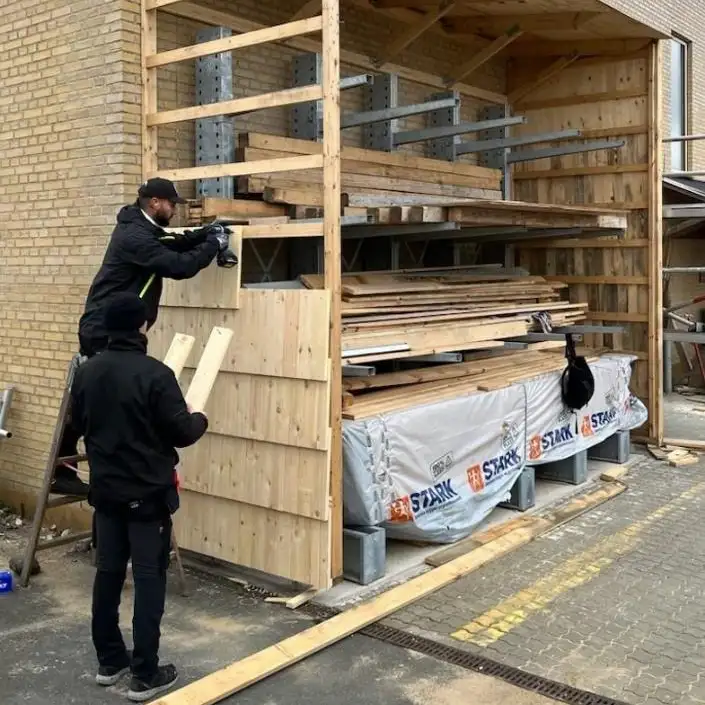

To mænd der bygger en væg på et skur.

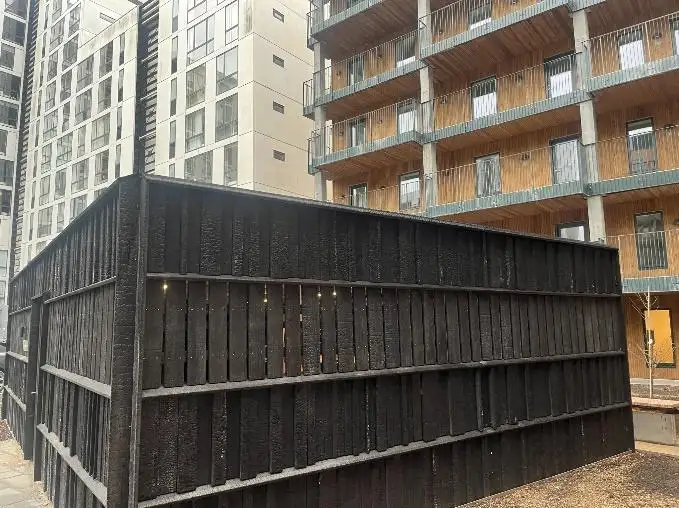

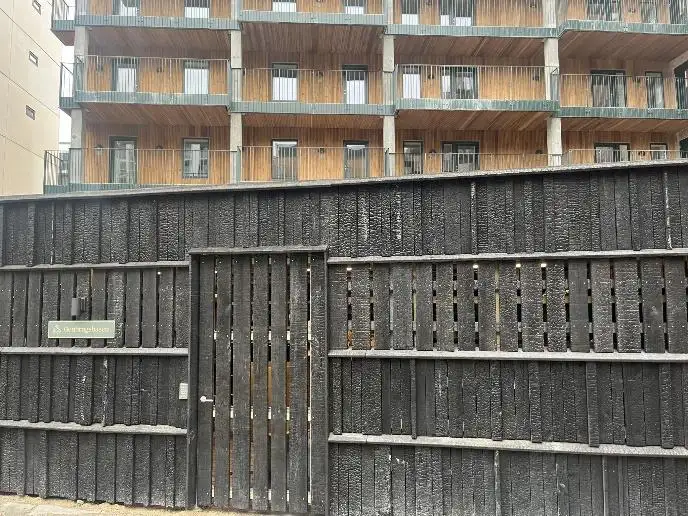

Brændte facadeelementer

Brændte facadeelementer i moduler af 600x1200 mm lavet i genbrugstræ. Elementerne produceres på et værksted og monteres efterfølgende på facaden. Elementerne er nemme at udskifte og montere igen. Brændt træ er en mere bæredygtig type imprægnering end andre metoder. Når de øverste millimeter af træet forkulles, brændes sukkerstofferne i træet samtidig, så skadelige mikroorganismer ikke har noget at leve af. Så rådner træet ikke.

Bærende konstruktioner

Bærende konstruktioner udført med beslag og synlige samlinger er nemme at adskille og genbruge. De synlige samlinger er boltet sammen og bruges samtidig som en del af det arkitektoniske udtryk for byggeriet. Der kan også laves gitterbjælker og gitterspær af genbrugstømmer og brædder.

Gulvbrædder

Massive gulvbrædder i god kvalitet er gode og nemme at genbruge, hvis de ikke er limet sammen. De skal renses og rengøres, hvorefter de igen kan monteres i en bygning.

Tømmersamlinger

Traditionelle tømmersamlinger repræsenterer det traditionelle håndværk. I dag, er de traditionelle tømmersamlinger stadigvæk anvendt, dog fortrinsvis, ved restaureringsopgaver eller ved tilbygninger og ombygninger, hvor de traditionelle løsninger overføres og genbruges fra de eksisterende bygninger. Tømmersamlinger er Design for Adskillelse. Billeder i dette afsnit er lånt af tømrer og snedkervirksomheden WINTHER A/S. Winther-as.dk

Opgaven (2 timer og 40 minutter)

Forberedelse (20 min.)

  1. Beskriv et eksempel, hvor du har oplevet, at materialer og konstruktioner var svære at skille ad.
    • Hvordan var de svære at skille ad?
    • Hvordan kunne det gøres smartere?
  2. Fortæl og diskuter jeres erfaringer og løsningsforslag i klassen.

Sammen i grupper af 2 personer (2 timer)

  1. Søg på nettet efter andre løsninger, som er designet for adskillelse i træ. Det kan være alt fra fundament, bjælkelag, ydervægge, gulve, vinduer, beklædninger, møbler, interiør og tag-detaljer m.m.
  2. Lav 3 skitseforslag til forskellige bygningsdele, hvor I har fokus på, at det skal være smarte løsninger, der kan adskilles og genbruges igen. I må gerne tænke ud af boksen og komme med nye forslag til f.eks. indvendige og udvendige beklædninger. Det kan også være samlingsdetaljer mellem to bygningsdele eller en helt tredje idé. Tænk gerne i moduler, der er nemme at udskifte. Valget er jeres, og der er fri leg. Det skal dog relatere til tømrer -og snedkerfaget.
  3. Vis jeres skitseforslag til klassen og jeres underviser, der giver feedback.
  4. Vælg et skitseforslag, som I nu vil arbejde videre med. Forslaget skal gennemarbejdes yderligere, inden I laver endelige de konstruktionsstegninger.
  5. Udfør nu endelige konstruktionstegninger til en mock-up i et digitalt tegneprogram eller håndtegning, gerne i 2D og 3D. Denne mock-up skal senere bygges i værkstedet i næste aktivitet.

Præsentation og afrunding (20 min.)

  1. Præsenter jeres endelige idé og tegninger for klassen og underviseren.
  2. Evaluer modulet i klassen og kom med forslag til forbedringer af modulet.
